简述
BP8705D 是一系列高集成度、高效率、低待机功耗的电流模式 PWM 控制芯片,适用于全电压范围 90~265VAC 输入,30W 以内输出的 Flyback 变换器应用。 BP8705D 系列芯片内部集成了 650V 高压 MOSFET,高压启动电路,支持 CCM 和 DCM 工作模式。
优势

    全电压范围 (90-265VAC) 满足六级能效<75mW 待机功耗

    内部集成 650V 高压 MOSFET

    集成高压启动电路,无需外加启动电阻

    内置软启动功能

    频率调制及分段软驱动电路,优化 EMI 性能

    满载固定 65kHz,最低工作频率 22kHz,无音频噪声

    跳频模式,改善轻载效率

    内置斜坡补偿,避免次谐波振荡

    高低压引脚之间爬电距离>4mm

    保护功能

应用领域
  • QC/USB PD/ 可编程AC-DC 充电器
  • 电源适配器
  • AC-DC辅助电源

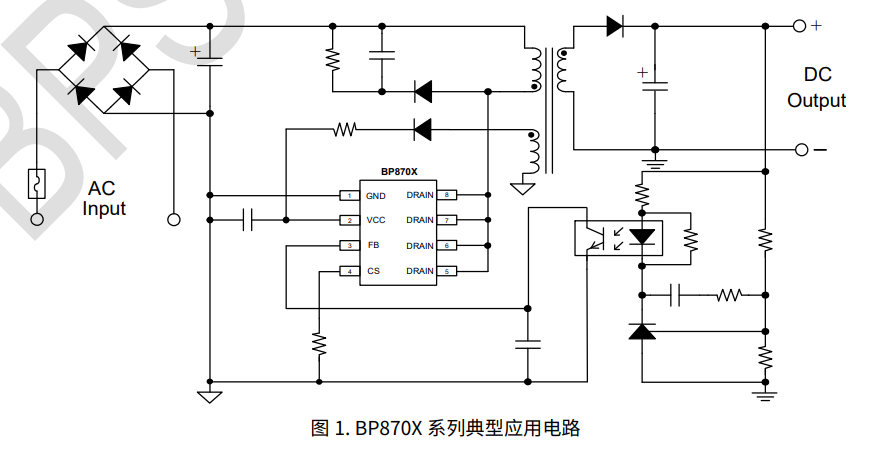

典型应用原理图

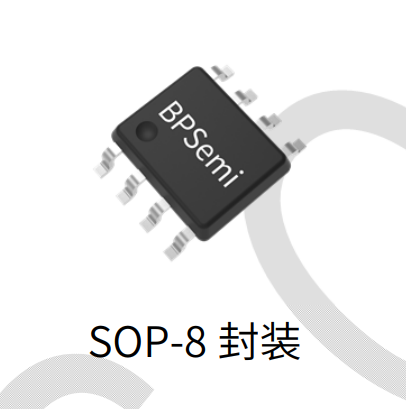

封装
技术文档
标题 类型 规格书下载
BP8705D pdf 简易版 完整版
