简述
BP5758D是一款集成五通道可高精度调光的LED线性恒流驱动芯片。适用于五路彩色智能球泡灯。 BP5758D内置五个通道(OUT1/2/3/4/5) 500V/90mA的MOSFET。通过12C协议来控制5个通道的输出电流。可实现1024级灰度的电流控制,可以消除调光过程的闪烁现象。 BP5758D具有过温调节功能,当芯片的温度达到过温点芯片的输出电流会自动减小,增加了系统的稳定性。 BP5758D采用ESOP8 封装。
优势

    五通道OUT1~5高压线性调光

    OUT1/2/3/4/5通道最大电流90mA,耐压500V

    支持五路最大输出电流单独设置

    最大输出电流设置1mA/Step

    支持五路输出电流单独使能控制

    每个通道1024级灰度调节

    12C控制智能调光

    超低待机功耗,Sleep Mode工作电流小于100uA

    ±4%的芯片间输出恒流精度

    过温调节功能

    采用ESOP8封装

应用领域
  • LED智能球泡
  • LED智能彩色灯丝灯
  • 其它LED智能照明

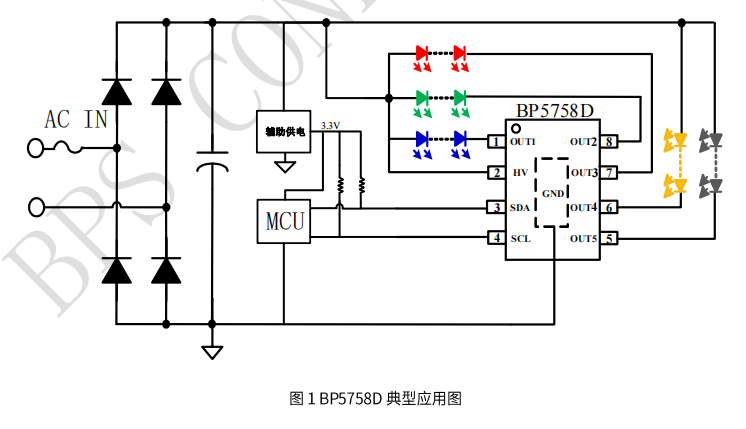

典型应用原理图

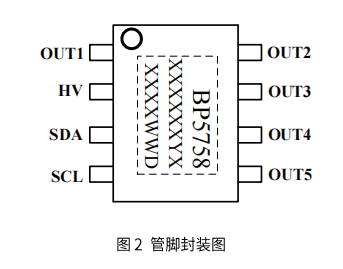

封装
技术文档
标题 类型 规格书下载
BP5758D pdf 简易版 完整版
