上海晶丰明源半导体股份有限公司

简述

BP1658CJ是一款集成五通道可高精度调光的LED线性恒流驱动芯片。适用于五路彩色智能球泡灯。 BP1658CJ内置三通道(OUT1/2/3) 40V/150mA的MOSFET，两通道(OUT4/5) 500V/75mA的MOSFET。通过12C协议来控制5个通道的输出电流。可实现1024级灰度的电流控制，可以消除调光过程的闪烁现象。 BP1658CJ具有过温调节功能，当芯片的温度达到过温点芯片的输出电流会自动减小，增加了系统的稳定性 BP1658CJ采用ESOP8封装。

优势

五通道OUT1~5线性调光

12C控制智能调光

单通道1024级灰度调节

OUT1/2/3通道最大电流150mA，耐压40V

OUT4/5通道最大电流75mA，耐压500V

超低待机功耗，Sleep Mode 工作电流小于100uA

支持五路同时输出

±4%的芯片间输出恒流精度

过温调节功能

采用ESOP8封装

应用领域

LED智能球泡
其它LED智能照明

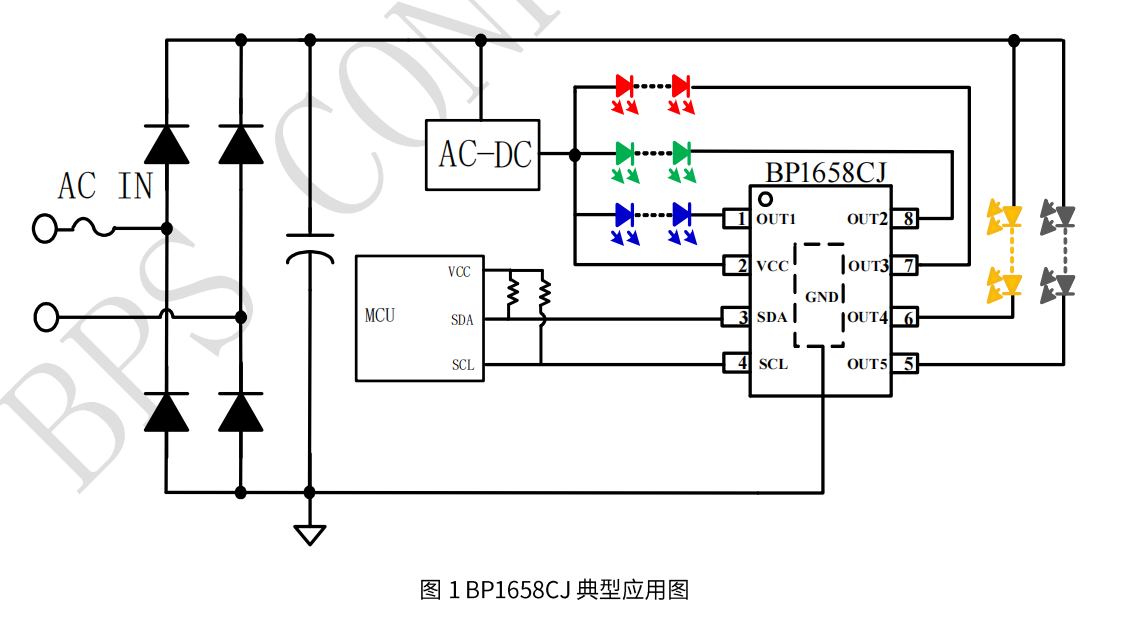

典型应用原理图

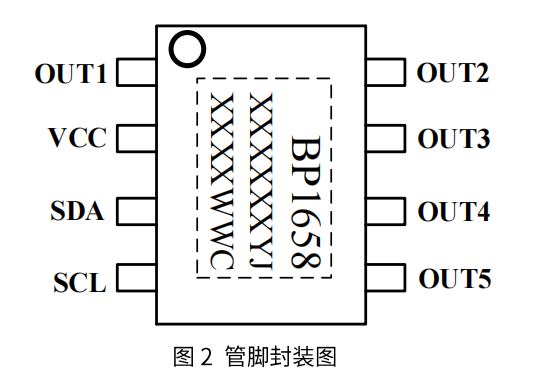

封装

技术文档

标题	类型	规格书下载
BP1658CJ	pdf	简易版完整版
