上海晶丰明源半导体股份有限公司

简述

BP5711FJ是一款高度集成的高精度线性可调光LED恒流驱动芯片，主要用于市电输入的各类调光光源和灯具的驱动。基于线性恒流技术的BP5711FJ，可以省去磁性元件，有助于LED 驱动器实现小体积、低成本，并符合EMI标准。 BP5711FJ 支持PWM 调光信号，可以搭配常见的调光模块实现调光功能。 BP5711FJ 具有过温调节功能。当输入电压过高或者 LED电流过大导致芯片温度过高时，将降低输出电流。

优势

外围电路简单，驱动器体积小

支持1%-100%的PWM 调光信号输入

内置500V 高压MOS管

母线电压变化士20%仍可正常工作

集成高压启动线路，超快LED启动

±5%LED输出电流精度

LED电流可外部设定

内置过温降电流功能

输入线电压补偿功能

采用SOP8-EP封装

应用领域

智能LED灯
丝灯智能LED 球泡灯
其它智能LED照明

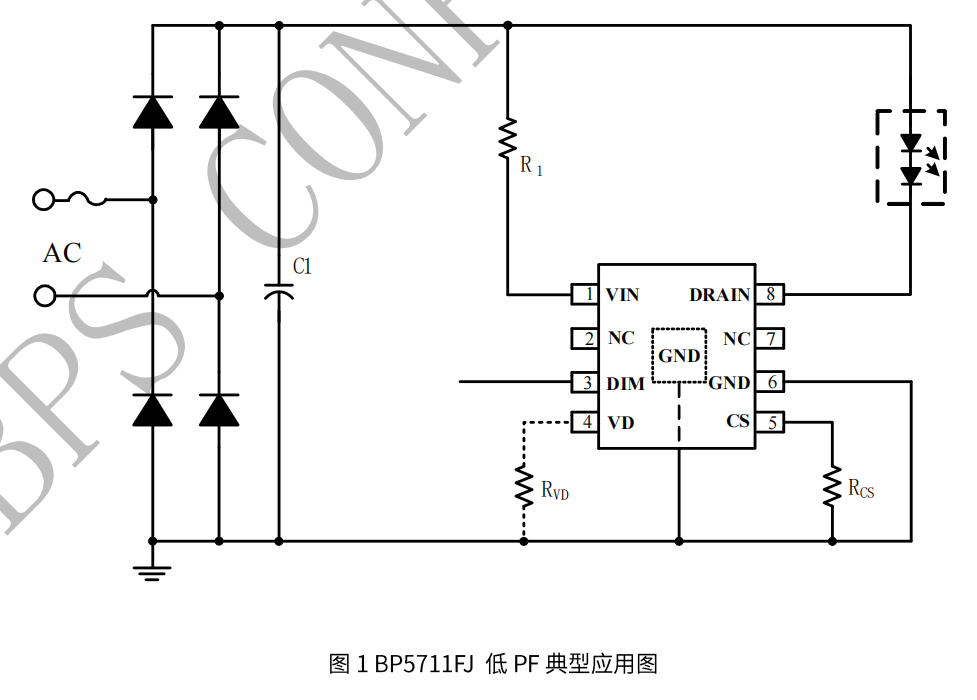

典型应用原理图

封装

技术文档

标题	类型	规格书下载
BP5711FJ	pdf	简易版完整版
