简述

BP5711EJ 是一款高度集成的高精度线性可调光 LED恒流驱动芯片，主要用于市电输入的各类调光光源和灯具的驱动。基于线性恒流技术的 BP5711EJ,可以省去磁性元件,有助于 LED 驱动器实现小体积低成本，并符合 EMI 标准。 BP5711EJ 支持 PWM 和模拟调光信号，可以搭配常见的调光模块实现调光功能。 BP5711EJ 具有过温调节功能。当输入电压过高或者LED 电流过大导致芯片温度过高时，将降低输出电流。

优势

外围电路简单，驱动器体积小

兼容 PWM 和模拟调光信号

内置 500V 高压 MOS 管

母线电压变化士20%仍可正常工作

集成高压启动线路，超快 LED 启动

±5% LED 输出电流精度

LED 电流可外部设定

内置过温降电流功能

输入线电压补偿功能

采用 ESOP-8 封装

应用领域

智能 LED 灯
丝灯智能 LED 球泡灯
其它智能 LED 照明

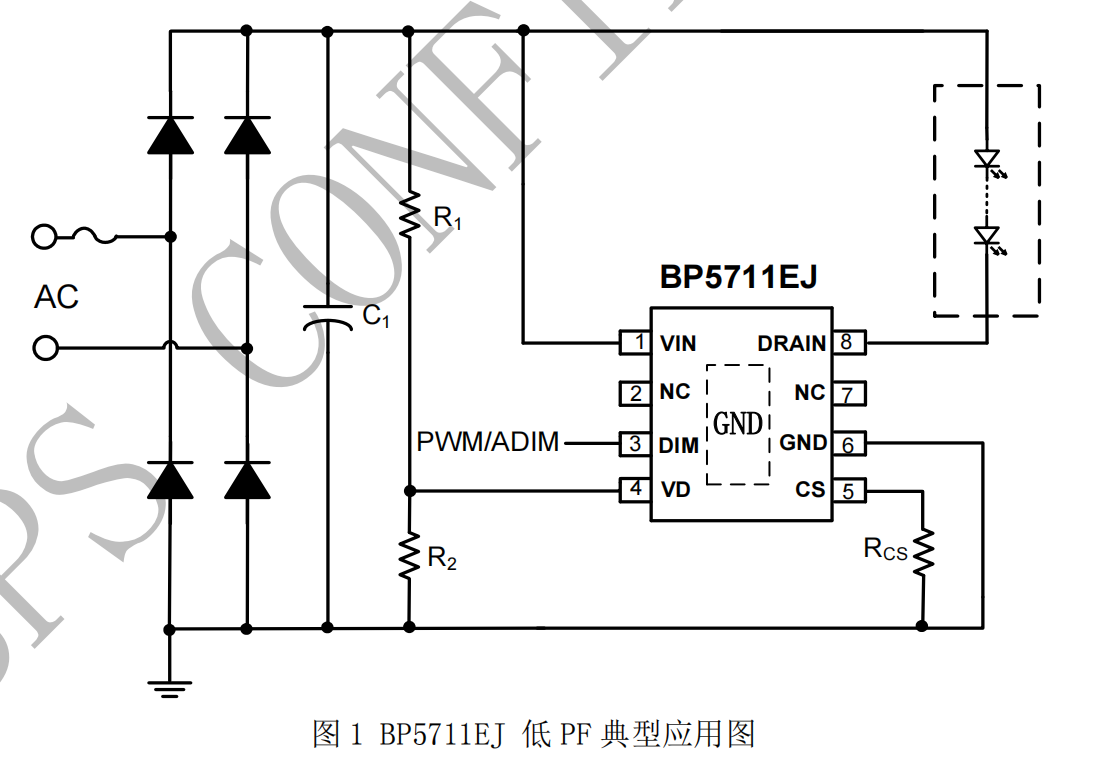

典型应用原理图

技术文档

标题	类型	规格书下载
BP5711EJ	pdf	简易版完整版
