上海晶丰明源半导体股份有限公司

简述

BP5712E是一款高度集成的单通道PWM 调光LED 恒流驱动芯片，主要用于市电输入的各类调光光源和灯具的驱动，能满足欧洲最新ERP和IEC61000-3-2:2018 电流谐波标准，具有良好的线性调整率。基于线性恒流技术的BP5712E，可以省去磁性元件，有助于LED 驱动器实现小体积、低成本，并符合EMI标准。 BP5712E支持PWM 调光信号，可以搭配常见的智能控制模块实现调光功能，调光时输出连续电流。 BP5712E且具有线电压补偿功能,输入电压在一定范围内波动时，输入功率基本不变。

优势

满足IEC61000-3-2:2018 电流谐波标准

频闪低 Pst LM<1，SVM<0.4

DF>0.7

单通道PWM 调光

1%-100%调光范围

调光时输出连续电流

内置550VMOS管调整电流谐波

输入线电压补偿功能

内置过温降电流功能

采用ESOP-8封装

应用领域

智能LED灯丝灯
智能LED球泡灯
其它智能LED照明

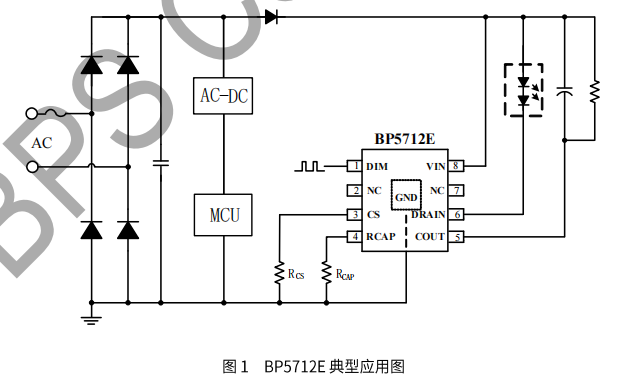

典型应用原理图

封装

技术文档

标题	类型	规格书下载
BP5712E	pdf	完整版
