简述

S4120MB是带状态记忆功能的开关调色温控制器，内部设定状态切换窗口时间 Tsw (典型值 6.4S)，关灯时间小于状态切换窗口时间开灯则切换到下一个色温状态;关灯时间超过状态切换窗口时间芯片会记住关灯前的状态，下次开灯时直接呈现关灯前的状态，增加了使用的便利性。 S4120MB通过检测脉冲信号来判断开关机状态，确保多个电源同时应用时的逻辑一致性，而且可以兼容 Flyback、Buck-Boost、Buck及线性等多种 LED 驱动方案。

优势

三段开关调色温:L1→L2→(L1+L2)/2

带状态记忆功能，使用更加便利

状态存储时间超过10年

开关次数可达10万次以上(记忆功能正常)

外驱MOS管或晶闸管，用于大电流开关调色

1S内开关两次复位

状态切换窗口时间内部计时6.4S

内置限压电路，适用宽功率范围

兼容隔离、非隔离、高 PF 及线性等多种应用方案

应用领域

开关调色温的LED电源

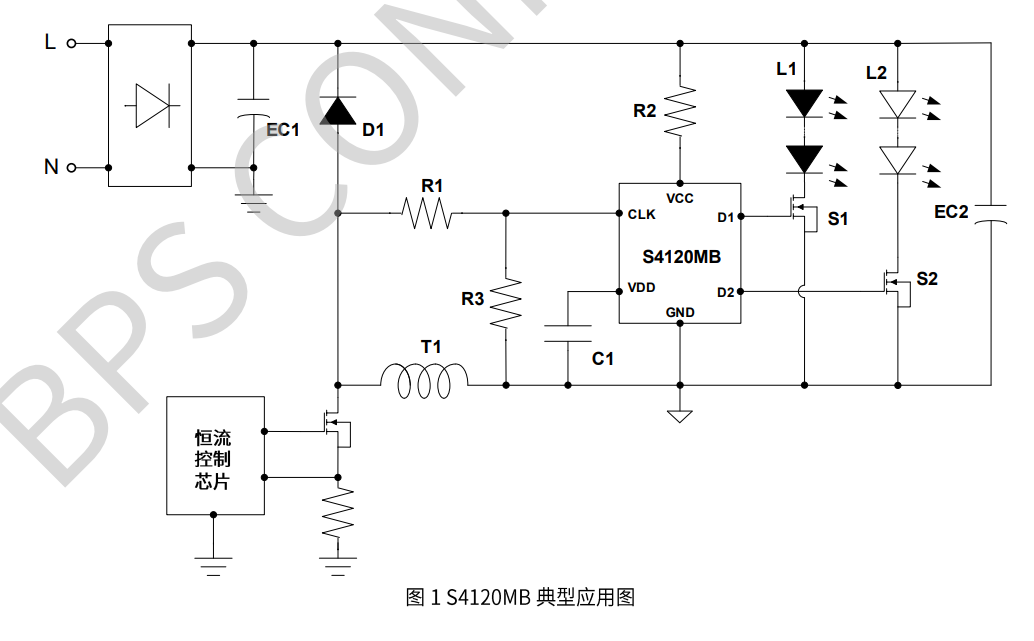

典型应用原理图

封装

技术文档

标题	类型	规格书下载
S4120MB	pdf	简易版完整版
