BP5001

样品申请
简述
BP5001 是一款调光接口转换芯片，能够将调光端口的 0/1-10V 信号、电阻阻值产生的电压信号转换为 PWM 信号。该 PWM 信号可以直接用来控制 LED驱动芯片，或者经过光藕隔离，实现隔离应用的可调光应用。 BP5001 通过外置频率设定脚，可实现 PWM 的频率的灵活调节。 BP5001 通过外置调光器电流设定脚，可实现对多种无源 0/1-10V 调光器的兼容。
优势

    • 兼容 0/1-10V 调光器/电阻调光器

    • 集成 500V 高压 JFET 供电

    • 驱动无源 0/1-10V 调光器电流可调

    • 输出 PWM 频率可调

    • 100%亮度对应的调光电压可调

    • 集成过热保护

    • 采用 SOP-8 封装


应用领域
  • LED 内置/外置电源
  • 高性能灯具

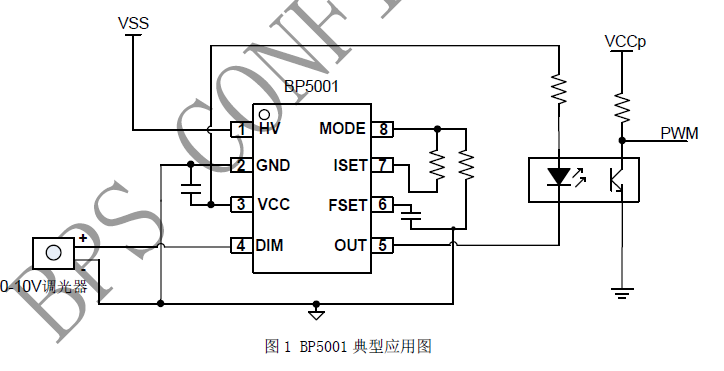

典型应用原理图

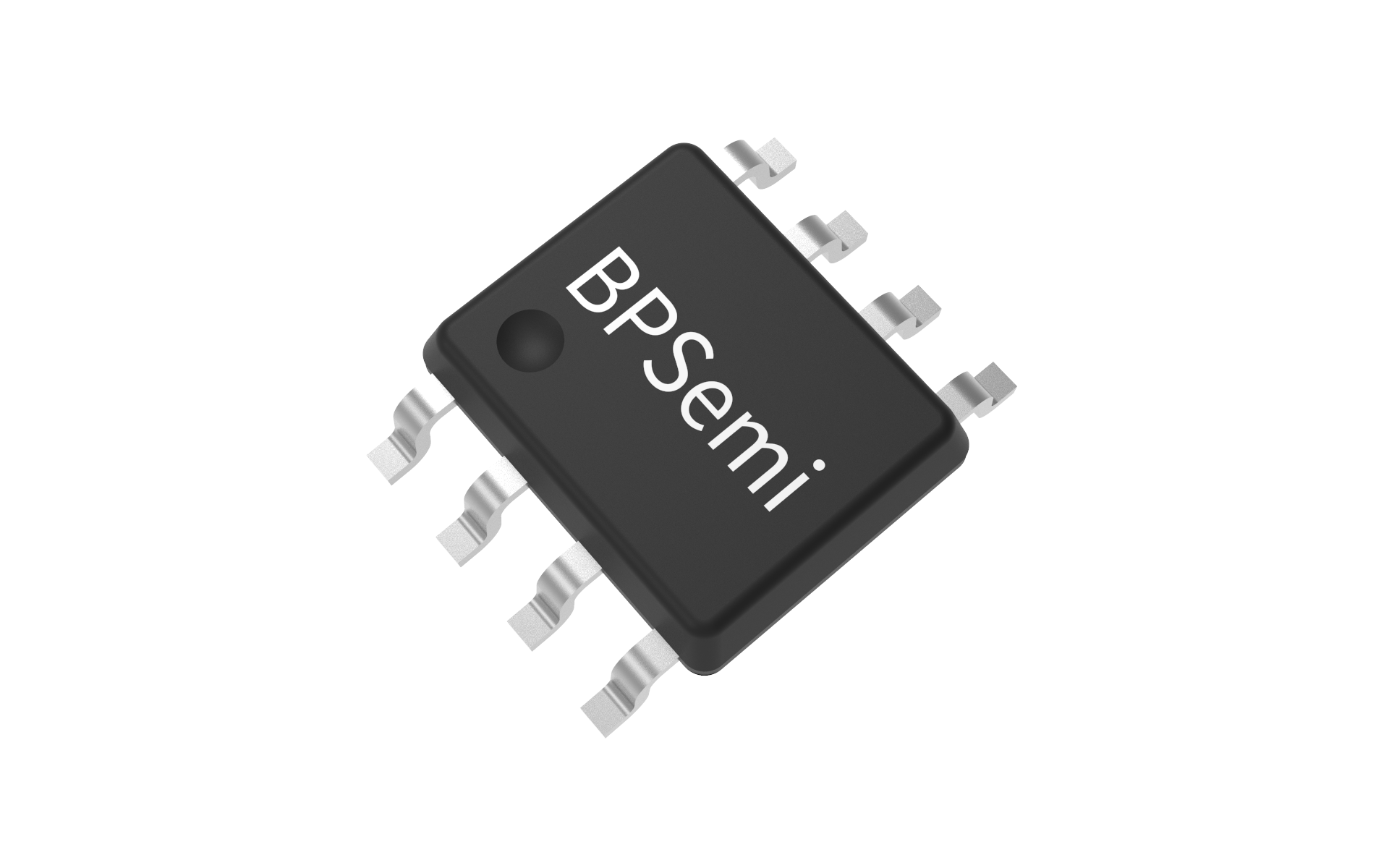

封装
