上海晶丰明源半导体股份有限公司

简述

BP5178GC 是一款高度集成的、支持低压可控硅调光的高精度单段线性 LED 恒流驱动芯片。主要用于市电输入的高功率因数的各类光源和灯具的驱动，同时具有良好的可控硅调光器兼容性。基于线性恒流技术的 BP5178GC，可以省去电解电容和磁性元件有助于 LED 驱动器实现小体积、长寿命，并符合 EMI标准。 BP5178GC 可以通过外部电阻精确地设定 LED 电流芯片通过优化不同输入电压下的输入电流，可以减小芯片的损耗，优化系统效率。 BP5178GC 通过设定泄放电流，可以实现良好的可控硅调光器兼容性。 BP5178GC 具有过温调节功能。当芯片温度过高时，将降低输出电流。

优势

外围电路简单，驱动器体积小

良好的可控硅调光兼容性

内置 350V 高压 MOS 管

母线电压变化士10%仍可正常工作

集成高压启动线路，超快 LED 启动

±5% LED 输出电流精度

LED 电流可外部设定

内置过温调节功能

采用 ESOP-8 封装

应用领域

GU10/E27 LED 球泡灯、筒灯
LED 吸预灯
其它 LED 照明

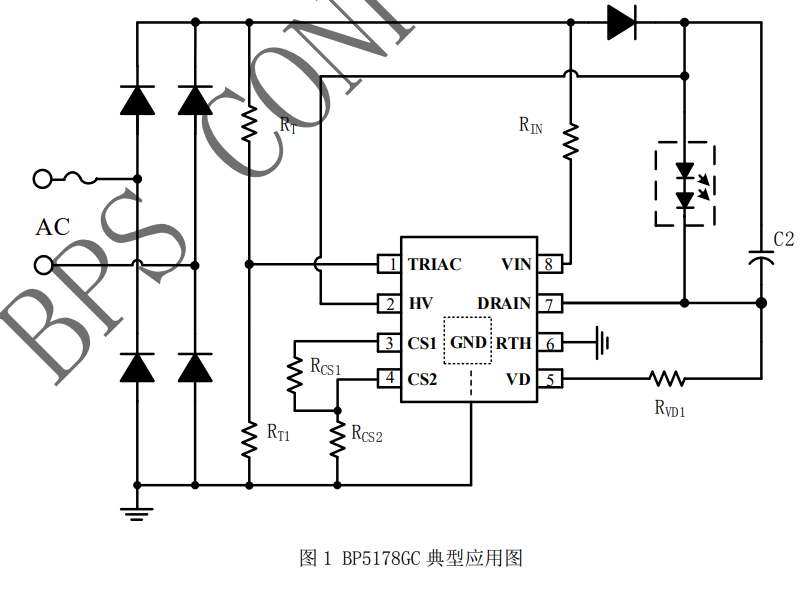

典型应用原理图

技术文档

标题	类型	规格书下载
BP5178GC	pdf	简易版完整版
