BP87653E

样品申请
简述
BP87653E是一款高集成度AC/DC反激变换器控制芯片，内置700VGaN功率管。同时集成了高压自供电和VCC电容，省去了辅助绕组、整流二极管和外置VCC电容;集成了电流采样，无需外加CS电流采样电阻，主要应用于30W快充。 BP87653E支持自适应COT控制方式，可工作于CCM或DCM工作模式。通过磁耦接收副边控制器发送到原边的脉冲信号，控制原边功率管的开通，从而实现副边主控。DCM模式下谷底开通，提高效率的同时可避免次级同步整流在自由振荡时误开通导致的初次级共通问题。
优势

    内置700VGaN功率管

    高压直流供电，无需辅助供电绕组

    无需外部VCC电容

    集成电流采样，无需外加CS电阻

    满足六级能效，全电压范围<75mW待机功耗

    CCM&DCM多模式控制

    DCM模式下谷底开通

    磁耦通信实现副边主控，快速的动态响应

应用领域
  • 30W PD/QC高性价比快充
  • AC/DC辅助电源

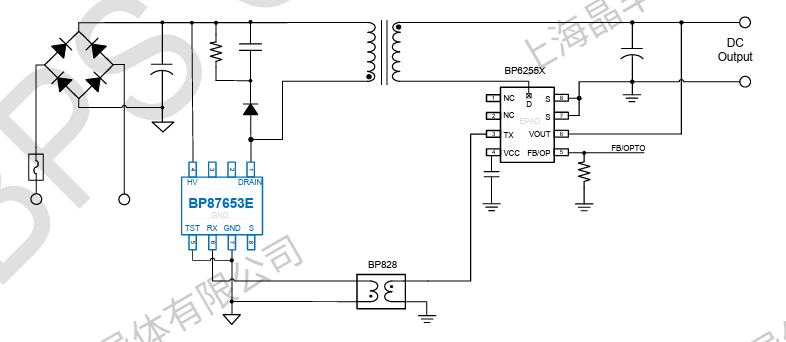

典型应用原理图
封装
技术文档
文档类型 标题 类型 文件下载
规格书 BP87653E pdf 完整版
