BP6255MP

样品申请
简述
BP6255MP是一款应用于AC/DC反激变换器中的副边恒压控制器芯片，同时集成了同步整流控制和同步整流MOSFET主要应用于20W~45W快充。 BP6255MP采用Adaptive COT控制方式，结合磁耦隔离器和配对的原边控制芯片BP8765x，实现副边主控的SSR。支持原边CCM和DCM工作模式，最高工作频率为110kHz。BP6255MP采用forward和 Vout 同时供电的方式。 BP6255MP集成CCM同步整流控制，先关断同步整流再向原边发送开通功率管信号，能够有效地避免初次级共通。
优势

    ACOT控制方式

    初次级磁耦通信

    副边主控实现恒压输出

    支持CCM和DCM工作模式

    集成同步整流控制

    集成100V同步整流MOSFEF

    自带输出电容放电功能

应用领域
  • 20W~45W PD/QC高性价比快充
  • AC/DC辅助电源

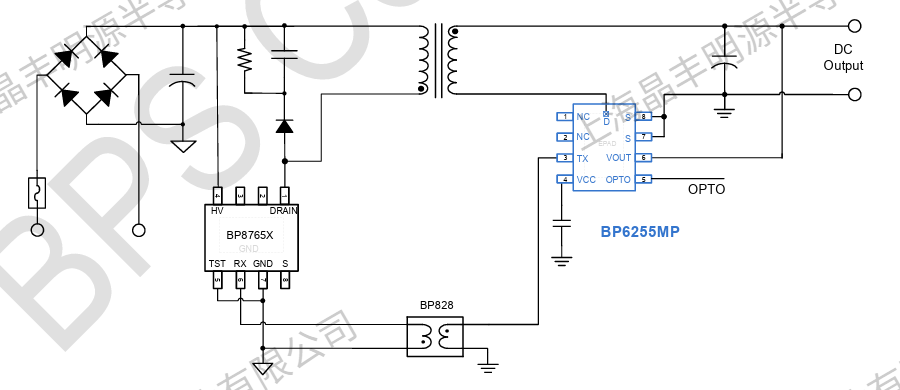

典型应用原理图
封装
技术文档
文档类型 标题 类型 文件下载
规格书 BP6255MP pdf 完整版
